Les ouvrages hydrauliques tels que les barrages, centrales hydroélectriques ou encore écluses reposent sur la fiabilité de leurs vannes charpentées. Ces équipements stratégiques garantissent non seulement la sûreté des installations mais aussi leur performance et leur longévité.
Entité du groupe Origin Seal, la société PXL s’est imposée depuis de nombreuses années comme un acteur de référence dans le domaine de l’étanchéité. Grâce à son expertise, elle développe et fabrique des solutions robustes adaptées aux environnements exigeants. Parmi celles-ci figure le mélange EPDM HydroRubber, conçu spécifiquement pour les applications de vantellerie et conforme à la norme DIN19704.
1. Les enjeux d’étanchéité des vannes charpentées
Les vannes segment, levantes, wagon, toit, clapets ou encore les batardeaux nécessitent des systèmes d’étanchéité hautement performants. Bien que parfois perçues comme secondaires car extrudées, ces étanchéités jouent en réalité un rôle crucial :
- elles doivent résister aux intempéries et aux variations de pression
- elles sont exposées à des éléments abrasifs (sédiments, pierres, bois flottants…)
- elles peuvent être difficiles à remplacer en fonction du type de vanne
- les zones de jonction (collages) représentent des points sensibles, susceptibles d’entraîner fuites ou arrachements
Face à ces contraintes, PXL propose une offre complète alliant matériaux spécifiques, profils adaptés et solutions clé en main.
2. Une gamme complète de profils pour vannes charpentées
Afin de répondre aux besoins variés des utilisateurs, PXL met à disposition un vaste panel de profils extrudés :
- notes de musique (pleines ou creuses)
- bandes plates
- cornières
- profils spéciaux développés sur mesure

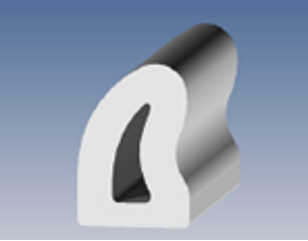

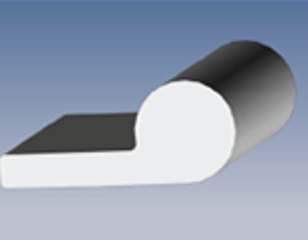

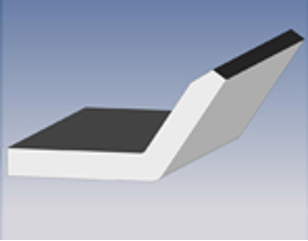

Cornières, bandes plates – Notes de musique (creuses, pleines) – Profils spéciaux
Découvrez un panel des profils que nous proposons. Ces profils sont fabriqués selon le procédé d’extrusion, avec des tolérances conformes à la norme ISO3302-1-E2. L’entreprise dispose d’un outillage varié permettant de produire aussi bien des profils standards que des solutions spécifiques conçues pour des projets particuliers.
3. HydroRubber : un mélange EPDM conçu pour la vantellerie
Le choix du matériau est un facteur déterminant dans la performance des joints de vannes charpentées. Pour répondre aux contraintes de ce secteur, PXL a développé HydroRubber, un mélange d’EPDM spécialement formulé.
Ses principaux atouts :
- conformité aux exigences de la norme DIN19704
- excellente durabilité en immersion et en extérieur (forte résistance à l’ozone)
- faible impact environnemental, contrairement aux polychloroprènes chlorés utilisés par le passé
- très bonne résistance mécanique (rupture et déchirement)

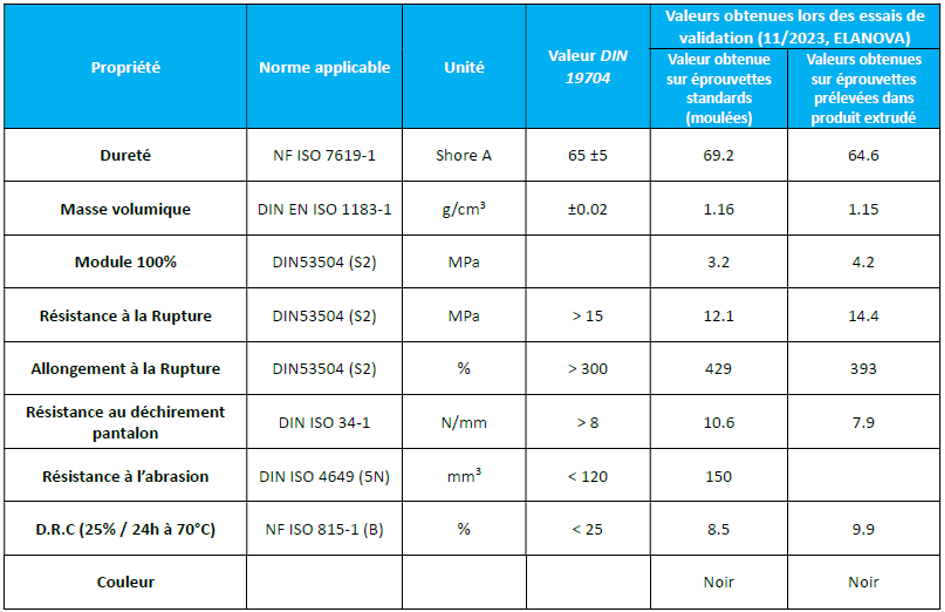

Ce matériau a été validé par de nombreux essais en laboratoire et constitue aujourd’hui une référence pour les acteurs de l’hydroélectricité.
4. Angles, cadres et procédés de raccordement
Au-delà des profils en longueurs droites, PXL propose des blocs d’angles moulés, des cadres semi-finis ou encore des cadres complets prêts à installer.
- Blocs d’angles moulés : évitent les collages à froid à 45°, souvent fragiles, et garantissent une meilleure tenue mécanique
- Demi-cadres ou cadres complets : facilitent le montage, réduisent le nombre de collages sur site et offrent une fiabilité accrue
- Procédé HLB (Hot Layer Bound) : une technologie de jonction à chaud développée par PXL, permettant d’obtenir des assemblages plus solides que les collages classiques

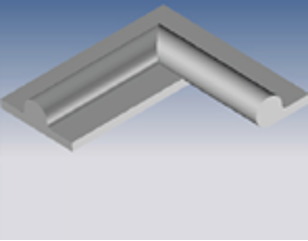

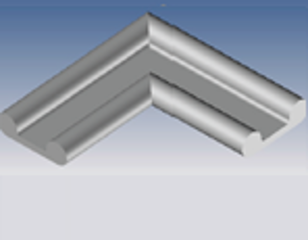

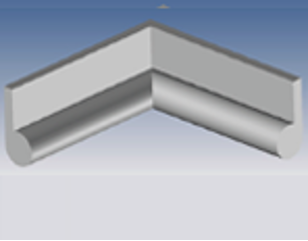

Quelques exemples de blocs d’angles
Ces solutions permettent d’optimiser la fiabilité des installations tout en simplifiant la mise en œuvre sur site.
5. Expertise et interventions sur site
L’accompagnement ne se limite pas à la fourniture de pièces. Les équipes de PXL interviennent également sur site pour :
- analyser la configuration des vannes existantes
- adapter les cadres et les étanchéités aux conditions réelles
- réaliser les opérations de mise en longueur, collage et perçage
- ajuster certaines pièces pour une parfaite compatibilité avec la structure
Cette expertise terrain permet d’assurer une continuité entre la conception en atelier et les conditions de fonctionnement réelles.
Une solution durable et clé en main
En choisissant les solutions développées par PXL, entité du groupe Origin Seal, les exploitants d’ouvrages hydrauliques bénéficient d’une étanchéité fiable, respectueuse de l’environnement et conçue pour durer.
Grâce à sa maîtrise de la conception, de la fabrication et de l’intervention sur site, PXL propose bien plus que de simples joints : une véritable solution intégrée, garantissant sécurité, gain de temps et réduction des risques de fuites.
