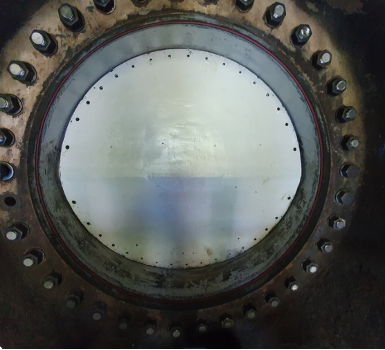

Les vannes papillon, aussi appelées vannes lentilles, sont des organes essentiels de régulation des flux. Elles permettent d’autoriser, de moduler ou d’interrompre la circulation d’un fluide dans une conduite ou un équipement industriel.
On les retrouve dans de nombreux secteurs, et plus particulièrement dans le domaine hydroélectrique, où elles assurent la gestion du passage de l’eau entre les conduites forcées et les turbines (Kaplan, Francis), mais aussi les fonctions de régulation de niveau ou de vidange.
Dans ces environnements exigeants, la qualité des systèmes d’étanchéité est un facteur clé pour garantir à la fois la performance de la vanne et la sécurité de l’installation.
Les principaux systèmes d’étanchéité d’une vanne papillon
Une vanne papillon intègre généralement plusieurs zones d’étanchéité distinctes :
- Le joint de lentille, qui assure l’étanchéité périphérique entre la lentille et le corps de vanne
- Les joints de tourillons, destinés à l’étanchéité de l’axe de rotation
- Dans certains cas, le joint de liaison entre la vanne et la conduite, au niveau des brides
La conception et le choix de ces joints doivent tenir compte de nombreux paramètres : géométrie de la vanne, pression, température, déformations mécaniques, conditions de montage et de maintenance.
L’expertise de PXL, filiale du groupe Origin Seal au service des vannes papillon
Au sein du groupe Origin Seal, la conception et la fabrication des joints de vannes papillon sont assurées par PXL SEALS, filiale spécialisée reconnue pour son savoir-faire dans les applications hydrauliques et hydroélectriques.
Chaque vanne présente des spécificités propres. C’est pourquoi les équipes du groupe Origin Seal privilégient une approche sur mesure, basée sur une analyse approfondie de l’équipement et de ses conditions d’exploitation.
Un accompagnement global, de l’étude à la mise en service
Les solutions d’étanchéité pour vannes papillon proposées par PXL SEALS couvrent l’ensemble du cycle de vie du produit :
1. Analyse technique et expertise
Étude de la vanne existante, sur site et en bureau d’études, afin d’identifier les contraintes mécaniques, dimensionnelles et fonctionnelles.
2. Préconisations et conception
Élaboration d’un dossier technique complet incluant :
- l’analyse de la solution existante
- les recommandations techniques
- les plans 2D et 3D
- les éventuelles reprises d’usinage avec cotes et tolérances
3. Fabrication des joints
Réalisation des joints par moulage ou à partir d’outillages existants, avec fabrication de moules spécifiques lorsque nécessaire.
4. Assistance au montage et réglage

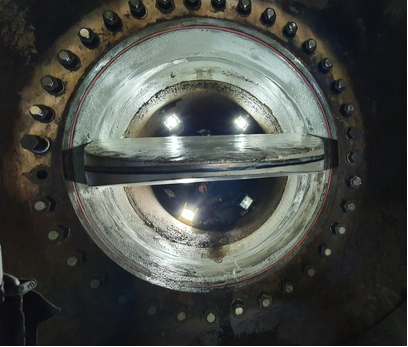

Accompagnement lors du montage à blanc en atelier ou sur site, avec réglage précis du joint afin de garantir un contact uniforme sur toute la circonférence et une étanchéité optimale.
Dans certaines configurations, des opérations de façonnage sont indispensables pour s’adapter aux déformations réelles de la vanne. Les équipes de PXL SEALS peuvent également intervenir pour le remplacement partiel ou complet de joints de lentille existants.
Typologies de vannes papillon et impacts sur l’étanchéité

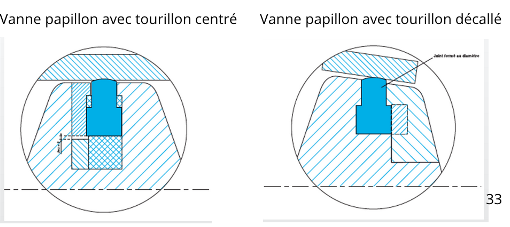

La position des tourillons influence fortement la conception du système d’étanchéité. On distingue deux configurations principales.
Vannes à lentille décentrée
Lorsque les tourillons sont décentrés, la lentille n’est pas traversée par l’axe. L’étanchéité périphérique peut alors être réalisée avec un joint monobloc.
La filiale PXL SEALS conçoit et fabrique des joints de lentille monoblocs entièrement moulés, sans collage ni jonction, y compris pour des diamètres très importants.
Avantages principaux :
- Étanchéité homogène sur toute la périphérie
- Absence de point faible lié à une jonction
- Réalisation possible sur des diamètres supérieurs à 7 mètres
Vannes à lentille centrée

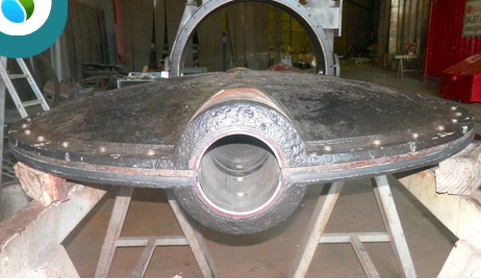

Dans le cas des vannes à tourillons centrés, la conception de l’étanchéité est plus complexe. Le joint de lentille est généralement fourni en longueur, puis ajusté et façonné directement sur la vanne lors du montage.
Ces opérations nécessitent un savoir-faire spécifique et une grande précision, afin d’assurer la continuité de l’étanchéité entre la lentille et les zones de tourillons.
Les joints de lentille pour vannes papillon

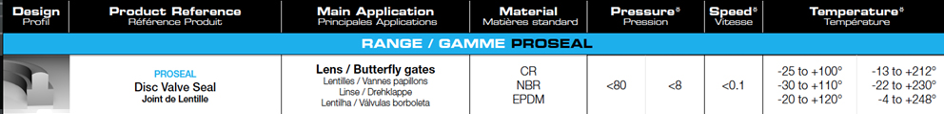

Joints de lentille standards
Les joints de lentille standards constituent la solution la plus couramment utilisée. Leur conception est validée à l’aide de simulations numériques, permettant d’anticiper les contraintes mécaniques et d’optimiser la géométrie du profil.

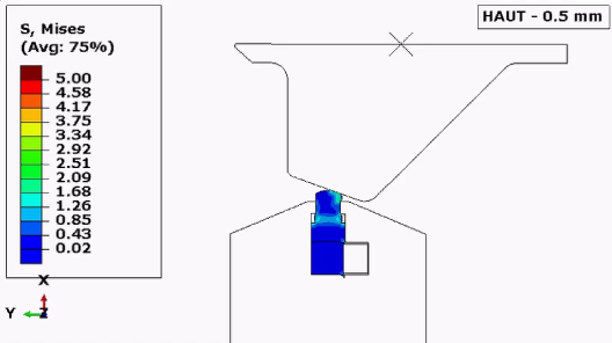

Joint de lentille standard PXL SEAL – Extraits de simulation d’un joint de lentille

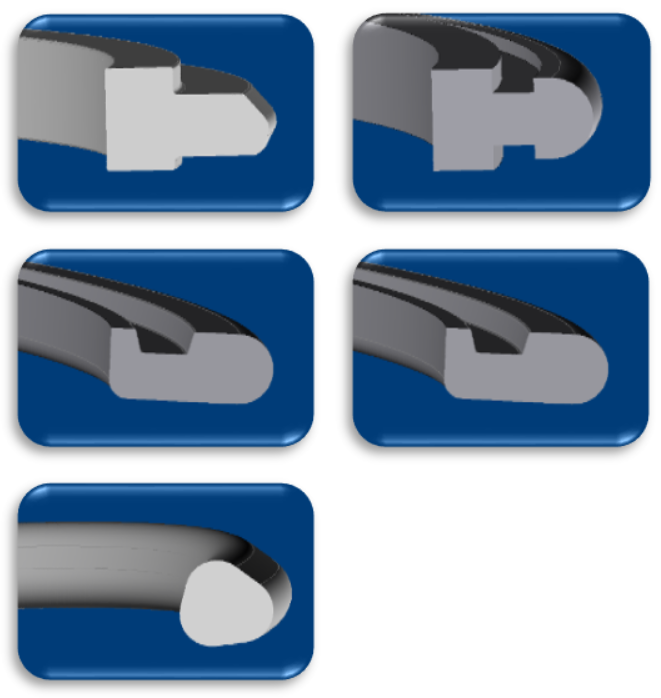

Autres profils de joints de lentille
Selon la conception d’origine de la vanne ou des exigences de fonctionnement particulières, de nombreux autres profils peuvent être mis en œuvre. PXL SEALS dispose d’un large parc d’outillages, permettant de répondre à une grande diversité de configurations.
Chaque étape, du moulage au conditionnement, est réalisée sous contrôle strict :
- Contrôles qualité à chaque phase de production
- Emballages adaptés pour préserver l’intégrité du joint
- Accompagnement technique tout au long du projet
Les joints de tourillons de vannes papillon
L’étanchéité des tourillons repose généralement sur une combinaison de plusieurs joints, intégrant à la fois des fonctions statiques et dynamiques :
- Joints statiques entre douilles bronze et corps de vanne
- Joints dynamiques entre douilles et tourillons
- Joints assurant la liaison entre douilles et joint de lentille

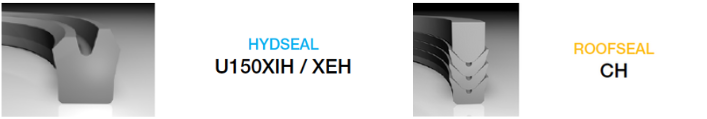

Selon la conception de la vanne, différentes technologies peuvent être utilisées :
- Joints en U
- Garnitures chevrons
- Joints composites
- Bagues élastomères
- Bandes plates ou rondelles
Matériaux disponibles
Le choix des matériaux est adapté aux conditions de service :
- Joints en U : NBR, HNBR, polyuréthane
- Joints composites : associations de PU, PTFE ou PE avec des élastomères
- Garnitures chevrons : NBR textile ou polyuréthane
Les joints de bride JB182

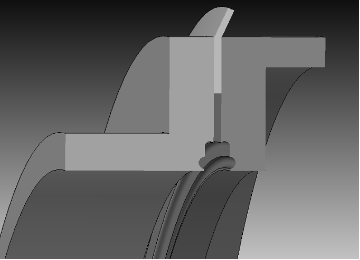

L’étanchéité entre le corps de vanne et la conduite est assurée par des joints de bride. Lorsque les joints toriques ne suffisent plus, PXL SEALS s’appuie sur le profil JB182.
Ce joint a été conçu pour remplacer les anciennes solutions à base de plomb maté, aujourd’hui interdites.
Principe de fonctionnement

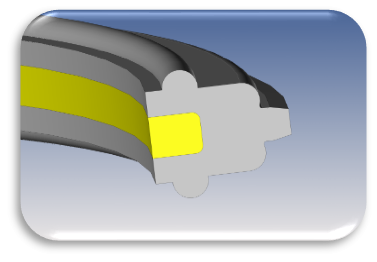

Le profil JB182 est composé de deux parties :
- Un noyau interne rigide assurant la tenue mécanique
- Une enveloppe extérieure en élastomère garantissant l’étanchéité et la capacité de déformation
Déployée sur de nombreux sites, cette solution offre :
- Une fiabilité éprouvée
- Une mise en œuvre facilitée
- Une alternative durable et conforme aux exigences réglementaires
PXL SEALS, votre partenaire pour l’étanchéité des vannes papillon
Grâce à l’expertise combinée du groupe Origin Seal et de sa filiale PXL SEALS, nous accompagnons les exploitants et constructeurs dans leurs projets de conception, remplacement et maintenance de joints pour vannes papillon.
Contactez PXL SEALS pour toute étude technique ou besoin spécifique en étanchéité industrielle et hydroélectrique.
